Una pieza puede pasar minutos en proceso y días esperando a que la trasladen. Dibujar las operaciones en orden permite ver por dónde pasa. El mapa de flujo de valor ayuda a entender por qué tarda tanto en llegar a su destino.

El mapeo del flujo de valor (VSM) es un método lean que representa los flujos de materiales e información necesarios para entregar un producto, incluidos el trabajo, las existencias y las demoras a lo largo del recorrido. Se representa el estado actual, se diseña un estado futuro mejor y se acuerdan los cambios necesarios para alcanzarlo.

Para un equipo de fabricación, el resultado útil es una decisión: ¿qué cambio mejorará el flujo hasta el cliente? A veces se trata de un cambio físico, como reducir un tiempo de preparación. Otras veces, de dejar de lanzar trabajo que solo engrosará una cola. Cuando el problema son las órdenes que compiten por recursos productivos compartidos, SkyPlanner APS convierte las operaciones y prioridades acordadas en un programa de producción coordinado, lo que reduce la necesidad de reorganizar esas colas a mano.

Lo que muestra un mapa de flujo de valor y no un diagrama de flujo del proceso

Un diagrama de flujo del proceso puede describir la secuencia: cortar, conformar, montar y expedir. Un mapa de flujo de valor relaciona esa secuencia con las condiciones que la rigen. ¿Cuánto trabajo hay en espera? ¿Con qué frecuencia envía instrucciones el equipo de planificación? ¿Sigue el supervisor el programa o una lista aparte de tareas urgentes?

El mapa reúne tres perspectivas:

• Flujo de materiales: los procesos, los puntos de almacenamiento y los movimientos desde el punto de partida elegido hasta el punto final de entrega al cliente.
• Flujo de información: las órdenes, los programas, las señales de reposición y las demás instrucciones que indican a cada proceso qué debe hacer.
• Tiempos y datos operativos: los tiempos de proceso, los cambios de serie, el tiempo disponible, la calidad, las existencias y las demoras que explican el flujo.

Una ruta de fabricación describe cómo fabricar el producto. Un mapa de flujo de valor analiza cómo funciona actualmente el flujo completo y cómo debería funcionar. Incluya las actividades que no aportan valor al cliente; omitirlas ocultaría precisamente las oportunidades de mejora que busca detectar.

1. Elija una sola familia de productos y delimite el alcance

Empiece por productos que sigan etapas de proceso similares y utilicen recursos productivos parecidos. Una sencilla matriz de productos y procesos puede revelar qué productos conviene agrupar. No incluya todos los productos de la fábrica en el primer mapa solo porque todos pasan por expedición.

Elija una familia con un problema que merezca la pena resolver: lead times de entrega largos, un exceso de inventario en proceso, faltantes recurrentes en montaje o la necesidad constante de acelerar órdenes. Reúna a personas que conozcan producción, planificación, materiales y calidad. Sus distintas perspectivas ayudan a explicar por qué el trabajo se detiene entre departamentos.

Anote el alcance en el mapa. Por ejemplo: «Familia de carcasas de fabricación repetitiva, desde la recepción de piezas en bruto hasta el producto terminado listo para expedición». Registre la demanda del cliente, la combinación de productos y el periodo de observación. Si la entrada de pedidos o un tratamiento externo provocan demoras importantes fuera de esos límites, represente la conexión e investigue lo que ocurre, en lugar de dar por hecho, sin indicarlo, que ese tiempo es cero.

Un taller tipo job shop que fabrique productos variados también puede utilizar VSM. Seleccione una familia o un patrón de ruta representativo, registre las variaciones relevantes e identifique las máquinas compartidas con otras familias. Una media que combine una tarea de dos minutos con otra de ocho horas puede no describir ninguna de las dos con suficiente precisión para orientar un cambio.

2. Recorra el flujo actual y recoja datos reales

Siga el material en planta junto con las personas que realizan el trabajo. Recorrer el flujo en sentido inverso, desde expedición, puede ayudarle a ver qué necesita cada proceso del anterior. Dibuje la secuencia real e incluya, cuando corresponda, la subcontratación, los circuitos de retrabajo y los puntos de almacenamiento. Utilice los registros del ERP como datos de apoyo, no como prueba de que la planta funciona exactamente como está documentado.

Para cada proceso y los tramos entre procesos, recoja información suficiente para explicar su funcionamiento:

Qué registrar	Por qué importa
Tiempo de ciclo o de proceso medido, con su unidad y la cantidad de referencia	Permite distinguir el trabajo en sí del tiempo de espera.
Tiempo de preparación y tamaños reales de los lotes de producción y de transferencia	Muestra si los cambios de serie o la espera hasta completar un lote influyen en el flujo.
Tiempo de trabajo disponible, turnos, personal y uso compartido de recursos productivos	Ayuda a explicar por qué una operación aparentemente rápida puede tener una cola larga.
Cantidades de existencias y su estado	Distingue las existencias utilizables del material incompleto, rechazado o en cuarentena.
Pérdidas por problemas de calidad y retrabajos	Hace visibles el trabajo repetido y las interrupciones del flujo.
Momentos de llegada, inicio y finalización de órdenes representativas	Permite comprobar cuánto tiempo espera realmente el trabajo y cuánto tarda en recorrer el tramo delimitado.
Origen, frecuencia y destinatario de las instrucciones de producción	Revela cómo se lanza el trabajo y cómo cambian las prioridades.

Indique la fecha, la fuente y la base de los datos. Un recuento de existencias de una sola mañana es una instantánea; una media representativa obtenida de observaciones repetidas aporta pruebas más sólidas de una situación recurrente. Cuando haya diferencias importantes entre productos, conserve un intervalo o divida la familia en lugar de ocultar la variación en una sola cifra.

Pregunte a un operario qué determina la siguiente tarea. Si la respuesta es una llamada telefónica, registre esa instrucción aunque el procedimiento oficial diga «programa diario del ERP». A menudo, es ahí donde el mapa empieza a explicar una demora, en vez de limitarse a mostrarla.

3. Represente juntos el flujo de materiales, las instrucciones y la línea de tiempos

Sitúe al cliente y al proveedor en los extremos, con los procesos principales ordenados entre ambos. Añada los puntos de almacenamiento, las cantidades y las conexiones que representan los movimientos. Por encima del flujo de procesos, muestre cómo llegan los requisitos del cliente a planificación y cómo llegan las instrucciones a producción. Coloque los datos pertinentes debajo de cada proceso y la línea de tiempos en la parte inferior.

Utilice símbolos habituales de VSM e incluya una pequeña leyenda para que todos los interpreten de la misma manera. Un rectángulo representa un proceso; un triángulo de inventario señala material almacenado o inventario en proceso (WIP). Las flechas de materiales muestran los movimientos. Las flechas de información representan las instrucciones, con distintos tipos de línea cuando sea necesario distinguir entre comunicación manual y electrónica. Los recuadros de datos contienen las cifras operativas y el símbolo de estallido kaizen señala una propuesta de mejora.

En un mapa del estado futuro, el símbolo de supermercado representa existencias con reposición controlada, mientras que un carril FIFO representa una conexión definida en la que lo primero en entrar es lo primero en salir. Estos símbolos deben reflejar reglas de funcionamiento acordadas, no ser simples elementos decorativos para unir recuadros.

Un ejemplo breve de fabricación

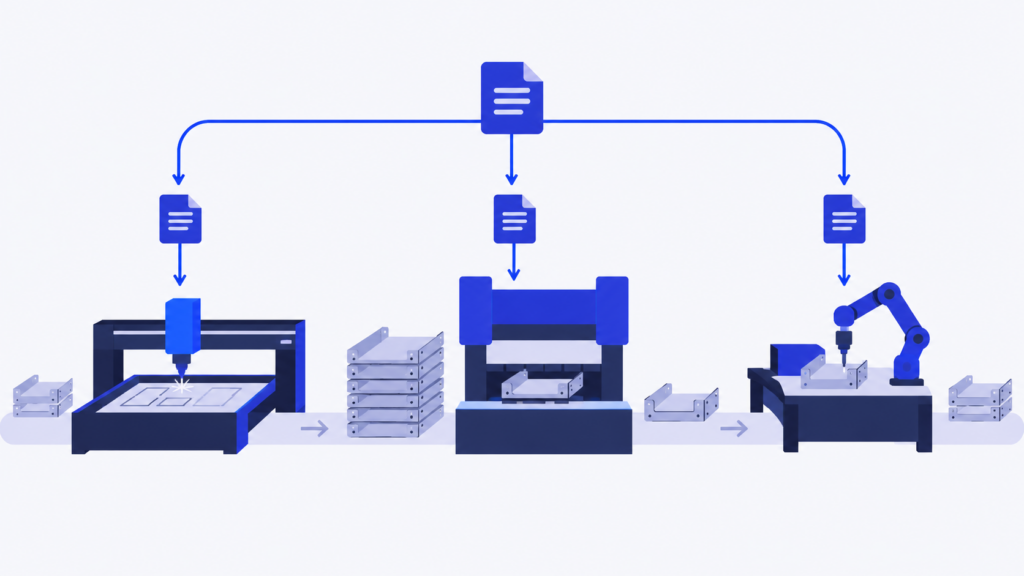

Imagine una familia de carcasas de fabricación repetitiva con una demanda media del cliente de 100 carcasas conformes por día de producción. El flujo de materiales en el estado actual es el siguiente:

Recepción de piezas en bruto → Corte → Conformado → Montaje → Producto terminado listo para expedición

El mapa también recoge las existencias en espera y los tiempos de proceso medidos:

Punto del mapa	Existencias en espera	Tiempo de proceso por carcasa
Antes del corte	100 unidades	Corte: 20 segundos
Entre corte y conformado	300 unidades	Conformado: 40 segundos
Entre conformado y montaje	100 unidades	Montaje: 60 segundos
Producto terminado pendiente de expedición	100 unidades	No incluido en el tiempo total de procesamiento de este ejemplo

Por encima del flujo de materiales, dibuje el flujo real de información: planificación recibe a diario los requisitos del cliente y envía listas separadas a corte y conformado, mientras que montaje solicita las piezas urgentes por teléfono. Corte inicia lotes grandes siempre que tiene tiempo libre. Conformado comparte una máquina con otras familias de productos.

Ahora el mapa muestra una situación que hay que explicar. La cola más grande no tiene por qué estar en la operación con el mayor tiempo medido. Puede encontrarse donde coinciden el lanzamiento anticipado de órdenes y la competencia por una capacidad compartida.

4. Interprete las esperas sin confundir las medidas de tiempo

Para un flujo de productos estable y comparable, esta fórmula ofrece una primera estimación útil de la cobertura de inventario:

Cobertura de inventario en días de producción = cantidad en inventario ÷ demanda diaria media

En el ejemplo, la cola anterior a conformado representa 300 ÷ 100 = 3 días de producción de demanda. Los cuatro puntos de almacenamiento en espera suman 600 unidades, equivalentes a 6 días de producción con esa demanda diaria.

Los tres tiempos de procesamiento suman 20 + 40 + 60 = 120 segundos, es decir, 2 minutos por carcasa. Este contraste indica al equipo que debe investigar las esperas antes de centrarse únicamente en acelerar los ciclos de máquina.

Sin embargo, seis días de cobertura de inventario no son una medición cronometrada del lead time de cada pedido. La combinación de productos, los cambios en la demanda, el movimiento por lotes, los calendarios de trabajo y los adelantamientos por prioridad pueden afectar al tiempo real transcurrido. Contraste el mapa con los registros de tiempos de pedidos representativos, utilizando siempre los mismos puntos de inicio y fin. No sustituya los días de producción por días naturales sin indicarlo.

Tampoco dos minutos de procesamiento equivalen automáticamente a dos minutos de trabajo con valor añadido. En lean, el trabajo que crea valor modifica el producto de una manera que el cliente valora. La inspección o el retrabajo pueden consumir tiempo sin cumplir esa definición. Si calcula una proporción de valor añadido, clasifique primero las actividades y utilice la misma base temporal para el numerador y el denominador.

Compare el proceso con la demanda, no solo con el proceso contiguo

Si la familia dispone de 420 minutos de producción al día, su takt time basado en la demanda es de 420 ÷ 100 = 4,2 minutos por carcasa. El takt expresa el ritmo que exige la demanda del cliente, no la velocidad medida de una máquina.

En el ejemplo, cada tiempo de procesamiento es inferior al intervalo marcado por ese ritmo y, aun así, el mapa muestra una cola considerable. Esto no demuestra que los recursos productivos tengan capacidad libre: la máquina de conformado también atiende a otras familias, y hay que tener en cuenta el tiempo de preparación, la disponibilidad y la dotación de personal. Compruebe la carga total antes de identificar un cuello de botella o comprar otra máquina.

Reducir el tiempo de corte en cuatro segundos no explicará ni eliminará, por sí solo, los tres días de stock que esperan antes de conformado. Resulta más útil preguntarse por qué se lanzaron esas 300 unidades y qué les impide avanzar.

5. Diseñe un estado futuro que aborde la causa del retraso

Utilice el mapa actual para acordar cómo deben fluir los materiales y la información, no simplemente para anotar cifras de inventario más bajas.

Investigue la cola de conformado de la familia de carcasas junto con el planificador y los operarios. ¿Hay piezas aptas esperando a que haya capacidad? ¿Hay tareas bloqueadas por falta de material o pendientes de liberación por calidad? ¿La lista diaria cambia constantemente? ¿Corte produce por adelantado porque su rendimiento se evalúa según la utilización de su propia máquina?

Cada causa requiere cambios distintos. Reducir el tiempo de preparación puede hacer viable trabajar con lotes más pequeños. Conectar en flujo continuo los procesos que lo permitan puede eliminar una cola intermedia. Donde no sea viable, una conexión FIFO controlada o la reposición mediante un supermercado de materiales pueden regular qué se mueve a continuación. Las esperas necesarias por curado, enfriamiento o controles de calidad deben seguir visibles hasta que un cambio de proceso aprobado elimine su necesidad.

Al diseñar un flujo repetitivo, decida en qué punto se incorpora al flujo el programa de pedidos del cliente. A menudo se trata de un proceso marcapasos: el punto cuyo ritmo de producción gobierna el flujo. Defina cómo se autoriza el trabajo aguas arriba y cómo lo sigue el trabajo aguas abajo. Enviar programas independientes y contradictorios a cada proceso puede recrear las colas que el mapa futuro pretendía eliminar.

Supongamos que el equipo fija como objetivo de una prueba piloto reducir el stock en espera antes del conformado de 300 a 100 unidades. Con la misma demanda diaria, esto reduciría la cobertura del inventario en dos días de producción. Es un objetivo que hay que poner a prueba, no una reducción automática de dos días en el plazo de entrega.

Concrete el cambio operativo: qué autoriza el corte, cuánto material puede esperar antes del conformado, quién gestiona una excepción urgente y cómo se coordina la capacidad de conformado con otros productos. Dibujar triángulos más pequeños en el papel no basta para hacer cumplir esas decisiones.

Lleve a la práctica las mejoras de programación con SkyPlanner

El mapa del estado futuro define el flujo deseado. SkyPlanner ayuda a que la programación funcione con la cartera real de pedidos en su conjunto, no solo con la familia que ha representado en el mapa.

Configure las operaciones acordadas como etapas del proceso del producto, con las estaciones de trabajo aptas para realizarlas, los tiempos de procesamiento y los tiempos de preparación. Registre los turnos y la disponibilidad de los recursos productivos y, después, establezca las prioridades que reflejen sus compromisos de entrega. Arcturus, la IA de programación de SkyPlanner, calcula el programa teniendo en cuenta la capacidad, las dependencias entre operaciones y esas prioridades. Si se habilita la programación que tiene en cuenta los materiales, su disponibilidad también influye en cuándo puede ejecutarse el trabajo.

Para la familia de carcasas, esto significa que las tareas de conformado se programan junto con las demás órdenes que compiten por la misma máquina. Puede revisar la secuencia resultante en la vista Gantt, en lugar de mantener un plan independiente para esa familia que dé por hecho que la máquina siempre está disponible. Así se reduce el trabajo manual de conciliar las colas y se detectan antes los conflictos que, de otro modo, dejarían piezas en espera.

Respete la decisión adoptada sobre el control del flujo. Si su estado futuro utiliza reposición pull, la señal autoriza el trabajo; la programación encaja ese trabajo autorizado en los recursos productivos disponibles. No convierta un cálculo de capacidad en permiso para fabricar stock que no se necesita.

Cuando un pedido urgente o un cambio de turno altera la situación, Arcturus puede recalcular el programa. Sus reglas y bloqueos protegen las decisiones que deben mantenerse estables. SkyPlanner se integra con cualquier ERP o MES a través de su REST API abierta, por lo que puede mejorar la programación sin renunciar a los sistemas que ya contienen sus pedidos y datos de producción.

Qué cambió en Mamec al coordinar la programación

Mamec, fabricante finlandés de tecnología de mezclado y productos de alta tecnología fabricados por contrato, gestionaba miles de órdenes de trabajo interdependientes. Los supervisores priorizaban las tareas a partir de las fechas de entrega de las órdenes en papel, mientras que la dirección carecía de una visión global fiable de la carga.

La empresa integró SkyPlanner con Oscar ERP. Ahora, la programación a capacidad finita con IA realiza el trabajo inicial de programación, y las colas de trabajo bloqueadas por periodos de una semana ayudan a los operarios de mecanizado a conocer y preparar las siguientes tareas.

Mamec señala que, con el uso de SkyPlanner, una mejor secuencia de trabajo ha reducido los tiempos de inactividad de las estaciones de trabajo, la carga de planificación es menor y hay menos capital circulante inmovilizado innecesariamente en inventario en proceso. Su experiencia ilustra el valor práctico de coordinar tareas interdependientes: para mejorar el flujo hace falta un plan compartido que el equipo pueda seguir utilizando a medida que cambia la producción.

Empiece por un cambio que pueda verificar

Asigne a la primera acción del estado futuro un responsable, una fecha de finalización y un resultado medible. En la cola de conformado, haga un seguimiento del inventario en espera y del tiempo real entre la llegada y el inicio del trabajo, junto con la tasa de producción, el cumplimiento de las entregas y las excepciones urgentes. Compruebe que reducir la cola no haya trasladado simplemente el retraso a corte, a montaje o al cliente.

Revise el resultado con las personas que trabajan en ese flujo. Mantenga lo que lo mejora, investigue lo que no ha funcionado y actualice el mapa del estado actual antes de elegir el siguiente cambio.
